Nella moderna industria manifatturiera, la precisione geometrica rappresenta un requisito fondamentale per garantire qualità, affidabilità e continuità produttiva.
Durante processi come laminazione, forgiatura, lavorazioni meccaniche o trattamenti termici, i componenti metallici possono subire deformazioni che compromettono le tolleranze dimensionali richieste dal progetto. Anche una lieve flessione di un albero, una barra o un tubo può influire sulle lavorazioni successive, sull'assemblaggio e, in alcuni casi, sulle prestazioni del prodotto finito.
Per ripristinare la geometria corretta dei componenti interviene la raddrizzatura, un processo che applica forze controllate nei punti in cui è presente la deformazione, riportando il pezzo entro le tolleranze previste. Questa lavorazione non solo migliora la qualità del componente, ma contribuisce anche a ridurre rilavorazioni, scarti e tempi di fermo, ottimizzando l'intero processo produttivo.
Le macchine raddrizzatrici sono progettate proprio per automatizzare e controllare questo processo con elevata precisione. Grazie a sistemi di misura integrati e all'applicazione controllata della forza, consentono di raddrizzare barre, alberi, tubi e profili in modo ripetibile e affidabile. Le soluzioni Galdabini comprendono raddrizzatrici manuali, automatiche, automatiche orizzontali e Heavy Duty, configurabili in funzione del componente da lavorare e delle esigenze produttive del cliente, trovando applicazione in settori come automotive, meccanica di precisione, oil & gas e produzione di profili metallici.
Una macchina raddrizzatrice è un sistema industriale progettato per correggere le deformazioni presenti nei componenti metallici, riportandoli alla geometria prevista dal progetto. Attraverso sistemi di misura e l'applicazione controllata della forza, queste macchine consentono di intervenire in modo mirato sui punti deformati, garantendo elevata precisione, ripetibilità e qualità del pezzo lavorato. Le raddrizzatrici vengono utilizzate per lavorare un'ampia gamma di componenti, tra cui barre, alberi, tubi, semiassi, alberi di trasmissione, cremagliere e profili metallici, assicurando il rispetto delle tolleranze dimensionali richieste prima delle lavorazioni successive o dell'assemblaggio.
Il principio di funzionamento di una macchina raddrizzatrice consiste nell'individuare le deformazioni del componente e applicare una forza controllata esclusivamente nei punti in cui è necessario correggere la geometria. Nelle soluzioni più evolute, il processo è supportato da sistemi di misura integrati che rilevano con precisione entità e posizione della deformazione, consentendo interventi accurati e ripetibili. Questo approccio permette di ottenere componenti perfettamente allineati, migliorando la qualità del prodotto finito e riducendo la necessità di rilavorazioni.
La raddrizzatura rappresenta una fase strategica in numerosi processi industriali. Deformazioni generate durante laminazione, forgiatura, trattamenti termici o lavorazioni meccaniche possono infatti compromettere la precisione geometrica del componente e influire sulle lavorazioni successive. Correggere queste imperfezioni significa garantire il rispetto delle tolleranze dimensionali, migliorare l'affidabilità del pezzo e assicurare una qualità costante lungo tutta la produzione.
Nei settori più esigenti, come la meccanica di precisione, l'automotive o l'oil & gas, anche una minima deformazione può incidere sulle prestazioni del componente, rendendo la raddrizzatura un passaggio indispensabile del processo produttivo.
Ogni processo di raddrizzatura presenta esigenze differenti in funzione del componente da lavorare, delle dimensioni del pezzo, delle tolleranze richieste e del livello di automazione del processo produttivo. Per questo motivo non esiste una macchina raddrizzatrice universale: la scelta della soluzione più adatta dipende dall'applicazione specifica e dagli obiettivi produttivi dell'azienda.
La gamma Galdabini comprende raddrizzatrici manuali, automatiche, automatiche orizzontali e Heavy Duty, progettate per lavorare componenti di diversa tipologia e configurabili in base alle esigenze del cliente. Questo approccio consente di realizzare sistemi perfettamente integrati nel processo produttivo, ottimizzando precisione, produttività e qualità del componente finale.

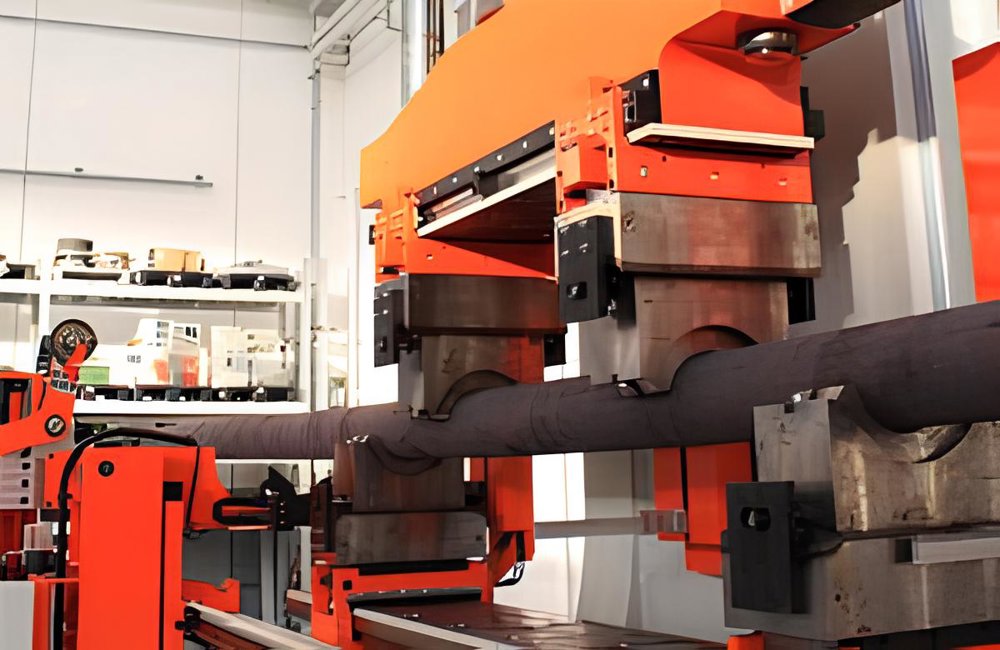

Le raddrizzatrici automatiche Heavy Duty sono progettate per la lavorazione di componenti di grandi dimensioni e materiali ad alta resistenza, come barre, tubi, assili ferroviari e particolari forgiati destinati ai settori oil & gas, siderurgico e della meccanica pesante. In queste applicazioni è fondamentale garantire precisione anche su pezzi di elevata lunghezza e peso, mantenendo al tempo stesso tempi ciclo compatibili con la produzione industriale.
Fanno parte di questa famiglia le Gantry 300, Gantry 1500 e Twin 4000, sviluppate per gestire lavorazioni gravose attraverso sistemi di misura avanzati, automazione del processo e configurazioni personalizzabili in funzione delle caratteristiche del componente. Le soluzioni Heavy Duty possono inoltre essere integrate con sistemi automatici di carico e scarico, contribuendo ad aumentare la produttività e a ridurre l'intervento dell'operatore.
Le raddrizzatrici automatiche rappresentano la soluzione ideale per la produzione di componenti che richiedono elevata precisione, ripetibilità e continuità operativa. Sono impiegate per la raddrizzatura di alberi, semiassi, alberi a camme, cremagliere, utensili e numerosi altri particolari meccanici utilizzati nei settori automotive, trasporti, meccanica di precisione e produzione industriale.
La gamma comprende i modelli PAS 4, PAS 12, PAS 25, PAS 30, PAS 50, PAS 120, oltre alle raddrizzatrici Ring 12 e Ring 25, sviluppate per applicazioni specifiche. Grazie ai sistemi di misura integrati e al controllo automatico del processo, queste macchine consentono di individuare con precisione le deformazioni e applicare la forza solo dove necessario, migliorando la qualità del componente e riducendo rilavorazioni e scarti.
Per alcune applicazioni, la raddrizzatura orizzontale rappresenta la soluzione più efficace. La Twin 60 è progettata per la lavorazione di profili, guide lineari, cremagliere, barre e altri componenti di elevata lunghezza, combinando in un'unica macchina la raddrizzatura longitudinale e la correzione della torsione.
A differenza dei sistemi tradizionali verticali, il pezzo viene sostenuto liberamente sui supporti mentre la forza viene applicata orizzontalmente. La misurazione mediante scansione laser continua consente di rilevare la deformazione lungo l'intera lunghezza del componente prima, durante e dopo il processo di raddrizzatura, garantendo un controllo completo e l'ispezione del 100% dei pezzi prodotti.
Accanto ai sistemi completamente automatici, Galdabini propone anche soluzioni manuali come la S 300, pensate per applicazioni che richiedono maggiore flessibilità operativa, produzioni limitate o lavorazioni specifiche. Pur mantenendo gli elevati standard qualitativi tipici della raddrizzatura di precisione, queste macchine permettono all'operatore di intervenire direttamente sul processo, rappresentando una soluzione efficace per particolari esigenze produttive.
Oggi una macchina raddrizzatrice non si limita ad applicare una forza su un componente deformato. L'evoluzione tecnologica ha trasformato questi sistemi in soluzioni avanzate, capaci di misurare, analizzare e correggere le deformazioni con elevata precisione, migliorando il controllo del processo e la qualità del componente finale.
Uno degli aspetti più importanti della raddrizzatura moderna è la capacità di individuare con precisione l'entità e la posizione della deformazione prima di intervenire. Le raddrizzatrici Galdabini integrano sistemi di misura avanzati che consentono di identificare i punti in cui applicare la forza, rendendo il processo altamente ripetibile e riducendo il rischio di interventi non necessari.
Questo approccio permette di migliorare la precisione geometrica dei componenti e di ottimizzare le lavorazioni successive, contribuendo alla riduzione di rilavorazioni e scarti.
Per applicazioni che richiedono livelli di precisione ancora più elevati, Galdabini ha sviluppato tecnologie di misura ottica integrate direttamente nelle proprie raddrizzatrici. I sistemi LASER SCAN e LASER TUBE consentono di effettuare misurazioni senza contatto, eliminando l'usura degli strumenti di misura e qualsiasi influenza sul componente durante il controllo.
In particolare, LASER SCAN rileva con precisione l'errore di linearità lungo l'intera lunghezza di barre e profili, mentre LASER TUBE è progettato per misurare la linearità interna di tubi e canne forate, individuando la posizione e l'entità della deformazione per consentirne la correzione attraverso la raddrizzatura sul diametro esterno.
Le moderne raddrizzatrici possono essere integrate all'interno di linee produttive automatizzate, dialogando con sistemi di movimentazione, carico e scarico automatico e altre apparecchiature presenti in stabilimento. L'automazione consente di aumentare la produttività, migliorare la ripetibilità del processo e ridurre l'intervento dell'operatore, rendendo la raddrizzatura una fase perfettamente integrata nel flusso produttivo.
Per applicazioni Heavy Duty, ad esempio, le raddrizzatrici Galdabini possono essere equipaggiate con sistemi automatici di movimentazione progettati in funzione del layout dello stabilimento e del production flow del cliente.
Ogni processo di raddrizzatura presenta caratteristiche specifiche, legate al tipo di componente, alle dimensioni del pezzo, ai volumi produttivi e alle tolleranze richieste. Per questo motivo, le raddrizzatrici Galdabini non vengono concepite come macchine standard, ma come soluzioni configurabili e personalizzabili in funzione delle esigenze applicative.
Dalla scelta della tecnologia di misura fino al livello di automazione e all'integrazione con il resto della linea produttiva, ogni macchina può essere progettata per adattarsi al processo del cliente, contribuendo a massimizzare produttività, precisione e qualità del componente finito.
Le macchine raddrizzatrici trovano impiego in numerosi settori industriali in cui la precisione geometrica dei componenti rappresenta un requisito essenziale. La possibilità di correggere le deformazioni in modo controllato permette di migliorare la qualità del prodotto, ridurre gli scarti e garantire il rispetto delle tolleranze richieste nelle lavorazioni successive. Grazie all'ampia gamma di soluzioni disponibili, le raddrizzatrici Galdabini possono essere configurate per applicazioni molto diverse tra loro, adattandosi alle caratteristiche del componente e al processo produttivo.
La scelta di una macchina raddrizzatrice non dipende soltanto dal tipo di componente da lavorare, ma anche dalla capacità del costruttore di sviluppare una soluzione realmente adatta al processo produttivo. Ogni azienda presenta infatti esigenze differenti in termini di materiali, geometrie, volumi produttivi, livello di automazione e precisione richiesta.
Per questo motivo, le raddrizzatrici Galdabini vengono progettate come soluzioni personalizzabili, configurabili in funzione del componente da raddrizzare e delle specifiche necessità del cliente. Dalla scelta della tecnologia di misura al livello di automazione, fino all'integrazione con sistemi di movimentazione e linee produttive, ogni macchina può essere adattata per ottimizzare il processo e massimizzare la produttività.
L'ampia gamma di raddrizzatrici manuali, automatiche, automatiche orizzontali e Heavy Duty consente di coprire applicazioni che spaziano dalla meccanica di precisione alla lavorazione di grandi barre e tubi, mantenendo sempre elevati standard di precisione, ripetibilità e affidabilità.
Grazie a questa flessibilità progettuale e al know-how maturato nella raddrizzatura industriale, Galdabini è in grado di offrire soluzioni che si integrano efficacemente nei moderni processi produttivi, contribuendo a migliorare la qualità del componente finale e l'efficienza complessiva della produzione.
Le macchine raddrizzatrici vengono utilizzate per correggere le deformazioni di numerosi componenti metallici, tra cui barre, alberi, tubi, semiassi, alberi di trasmissione, cremagliere e profili metallici. La scelta della macchina dipende dalle dimensioni del pezzo, dal materiale, dalle tolleranze richieste e dal livello di automazione del processo produttivo.
La principale differenza riguarda il livello di automazione del processo. Nelle raddrizzatrici manuali l'operatore individua il punto di deformazione e applica la forza necessaria alla correzione. Le raddrizzatrici automatiche, invece, integrano sistemi di misura e controllo che rilevano automaticamente la deformazione e gestiscono il processo di raddrizzatura, migliorando produttività, ripetibilità e qualità del componente.
La scelta dipende da diversi fattori: tipologia del componente, dimensioni, materiale, livello di precisione richiesto, volumi produttivi e grado di automazione desiderato. Per questo motivo Galdabini propone una gamma di raddrizzatrici configurabili e personalizzabili, sviluppate per adattarsi alle specifiche esigenze applicative del cliente.
Una raddrizzatrice automatica consente di aumentare la produttività, migliorare la ripetibilità del processo e ridurre il rischio di errori dovuti all'intervento manuale. Grazie ai sistemi di misura integrati e al controllo automatico della forza applicata, è possibile ottenere componenti conformi alle tolleranze richieste con maggiore continuità e qualità.
Sì. Le raddrizzatrici Galdabini possono essere integrate con sistemi automatici di carico e scarico, robot antropomorfi, portali elettromeccanici e altre soluzioni di movimentazione, in funzione del layout dello stabilimento e del flusso produttivo. Questo consente di automatizzare il processo di raddrizzatura e migliorare l'efficienza complessiva della produzione.
Sì. Tutte le raddrizzatrici Galdabini possono essere configurate in base al componente da lavorare, al processo produttivo e alle esigenze del cliente. La personalizzazione può riguardare la tecnologia di misura, il livello di automazione, i sistemi di movimentazione e l'integrazione con il resto della linea produttiva, così da realizzare una soluzione perfettamente adatta all'applicazione specifica.
